Обзор ComMarker B6: цветная резьба на новом уровне

Наш вердикт

ComMarker B6 выгодно выделяется на фоне большинства конкурентов. Гравер создан для профессионалов и малого бизнеса, которым необходим точный, но при этом портативный аппарат. Его главная особенность — волоконный излучатель JPT MOPA. Эта технология не только обеспечивает более высокую точность по сравнению с другими протестированными нами волоконными станками, но и поддерживает цветную маркировку металла.

Плюсы

• Высокая точность благодаря лазеру JPT MOPA

• Автофокус и сенсорный экран

• Легкая конструкция «2-в-1»

Минусы

• Небольшая площадь гравировки

• Для работы с деревом требуется предварительная покраска

• Платный плагин для LightBurn

Кратко и по делу

Излучатель JPT MOPA обеспечивает ювелирную точность до 0,01 мм и скорость до 15 000 мм/с. Автофокус и сенсорный экран существенно экономят время, избавляя от необходимости ручной подстройки высоты. Устройство легко прорезает тонкий металл, но чистое дерево без предварительной покраски обрабатывать не может. Модуль 2-в-1 весит всего 13 кг, что позволяет снимать лазер с базы для работы с крупными объектами.

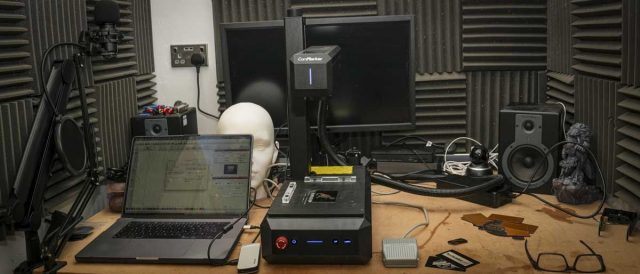

Станком удобнее всего управлять с компьютера. Для тестирования мы использовали MacBook Pro с программой LightBurn. Как и в случае с предшественником, чтобы раскрыть весь потенциал аппарата, потребовался платный плагин Galvo.

Новый излучатель и возросшая мощность сразу дают о себе знать: стоит подобрать правильные параметры, и аппарат начинает работать быстро и безупречно. Хотя протестированная нами 20-ваттная версия больше ориентирована на гравировку, а не на резку, ее возможности впечатляют — устройство уверенно прорезает тонкий листовой металл и позволяет создавать глубокий рельеф.

Из-за специфики технологии дерево нуждается в предварительной подготовке перед нанесением рисунка, а рабочее поле остается относительно небольшим. Поэтому для крупных проектов целесообразнее выбрать диодный лазер. В свою очередь волоконный гравер — это тонкий ювелирный инструмент, идеально подходящий для коммерческой маркировки и сложных штучных заказов.

Дизайн ComMarker B6

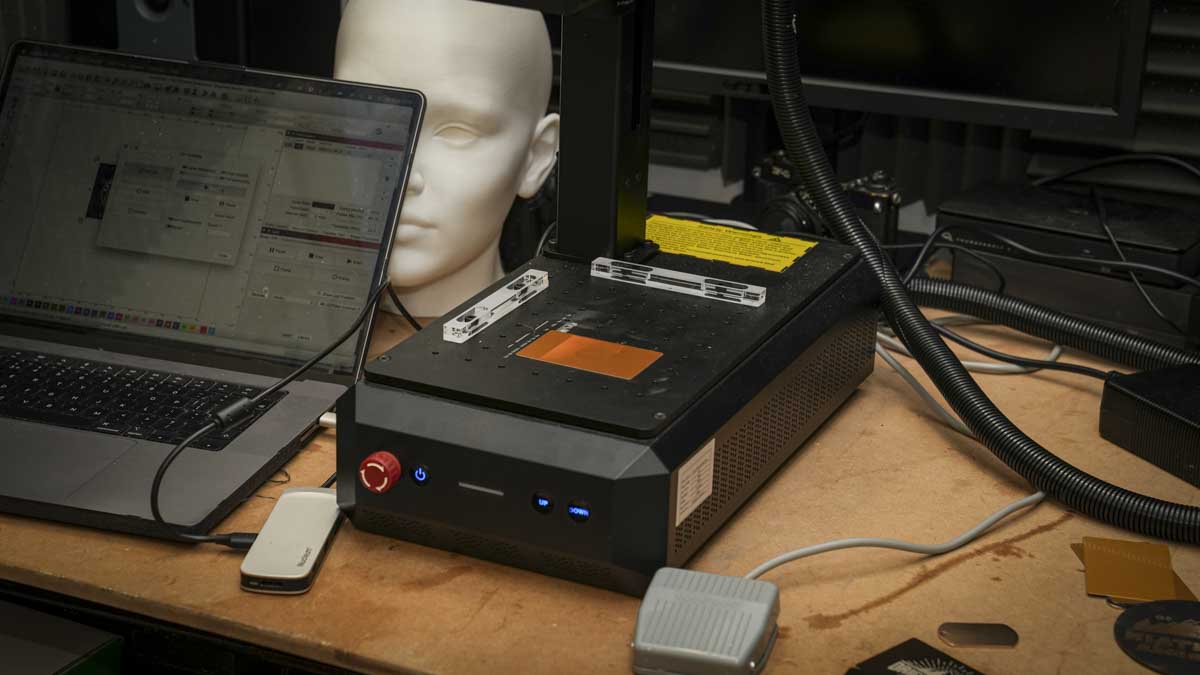

После распаковки B6 требует минимальной сборки, процесс которой интуитивно понятен. Конструкцию заметно доработали: в вертикальную стойку интегрировали шаговый двигатель автофокуса, а также предусмотрели возможность установки проставки для увеличения рабочей высоты.

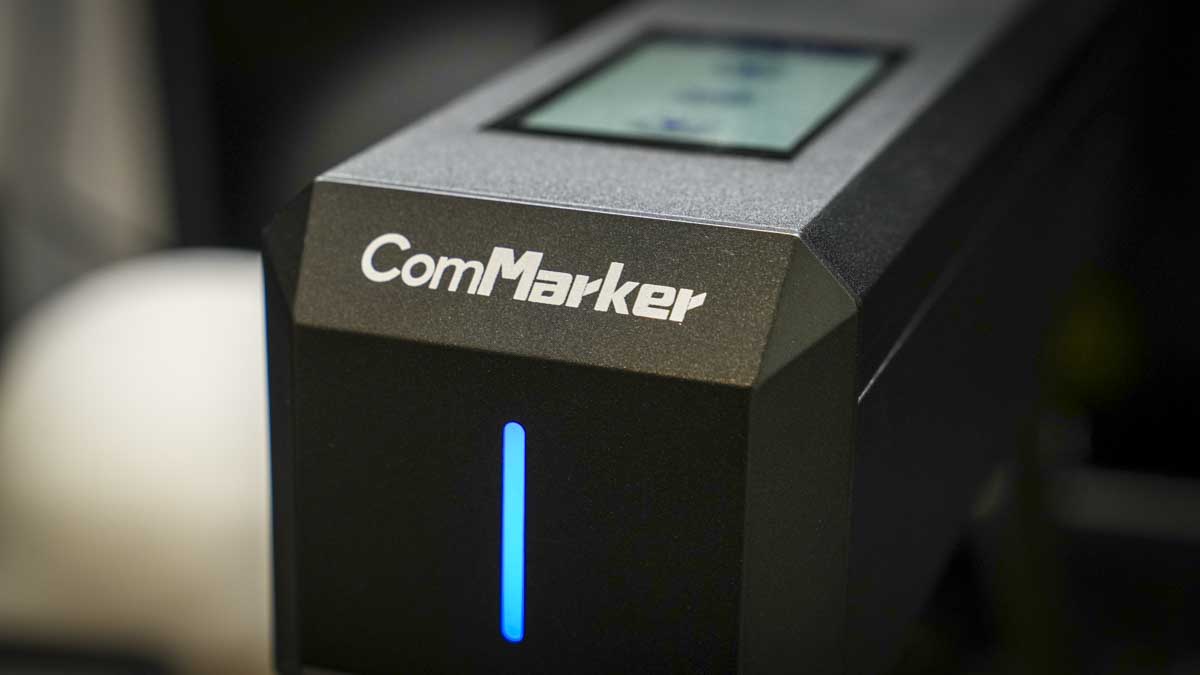

Отдельного внимания заслуживает концепция «2-в-1». Лазерный модуль можно закрепить на основном блоке питания или использовать независимо. Новинка стала значительно компактнее и легче B4: при весе в 13 кг она занимает на столе площадь всего 430 × 245 мм, а ее высота составляет 550 мм.

На нашем тестовом образце была установлена линза с фокусным расстоянием 210 мм, обеспечивающая рабочее поле 150 × 150 мм. В продаже доступны и другие варианты. Важно помнить: чем больше фокусное расстояние, тем шире рабочая зона, но тем выше требования к мощности излучателя.

Хотя экстерьер гравера стал современнее, визуально он по-прежнему напоминает классическое оборудование из мастерской по изготовлению ключей или сувениров — разве что теперь материалы кажутся более премиальными.

Обе модели оснащены схожими волоконными излучателями JPT MOPA. В отличие от диодных и CO2-лазеров, в них отсутствует механическая портальная система (оси X и Y), свойственная, например, xTool P1.

Вместо нее применяется гальванометрический сканатор, направляющий луч на нужный участок с помощью системы зеркал. Это решение обеспечивает колоссальную скорость работы. Однако такая технология более требовательна к материалам: дерево и светлые поверхности перед нанесением рисунка придется подготовить (например, покрасить).

Как и в предыдущих устройствах линейки, оптика здесь сменная. Базовое рабочее поле B6 составляет 110 × 110 мм. Дополнительные объективы позволяют его расширить, однако придется пойти на компромисс между детализацией и мощностью луча.

С точки зрения эргономики и мобильности новинка на голову выше предшественника. Аппарат стал легче и компактнее, сохранив высокую производительность. Если в B4 фокус и высота настраивались механическими регуляторами, то B6 обзавелся сенсорным дисплеем. С его помощью можно менять высоту головки и запускать автоматическую фокусировку.

Качество сборки не вызывает нареканий. При весе 13 кг устройство легко переносить. Для гравера выпускаются полезные аксессуары: защитный кожух (рекомендуем к покупке, несмотря на то, что сами его не тестировали) и ротационная насадка «5-в-1». Последнюю определенно стоит приобрести, если вы планируете использовать станок в бизнесе — она существенно расширит арсенал ваших возможностей.

Особенности

ComMarker B6 — аппарат открытого типа, поэтому работать с ним нужно строго в защитных очках. Закрытый короб продается отдельно и заметно увеличивает габариты установки. В базовом же исполнении B6 ощущается как добротное профессиональное оборудование с современными функциями.

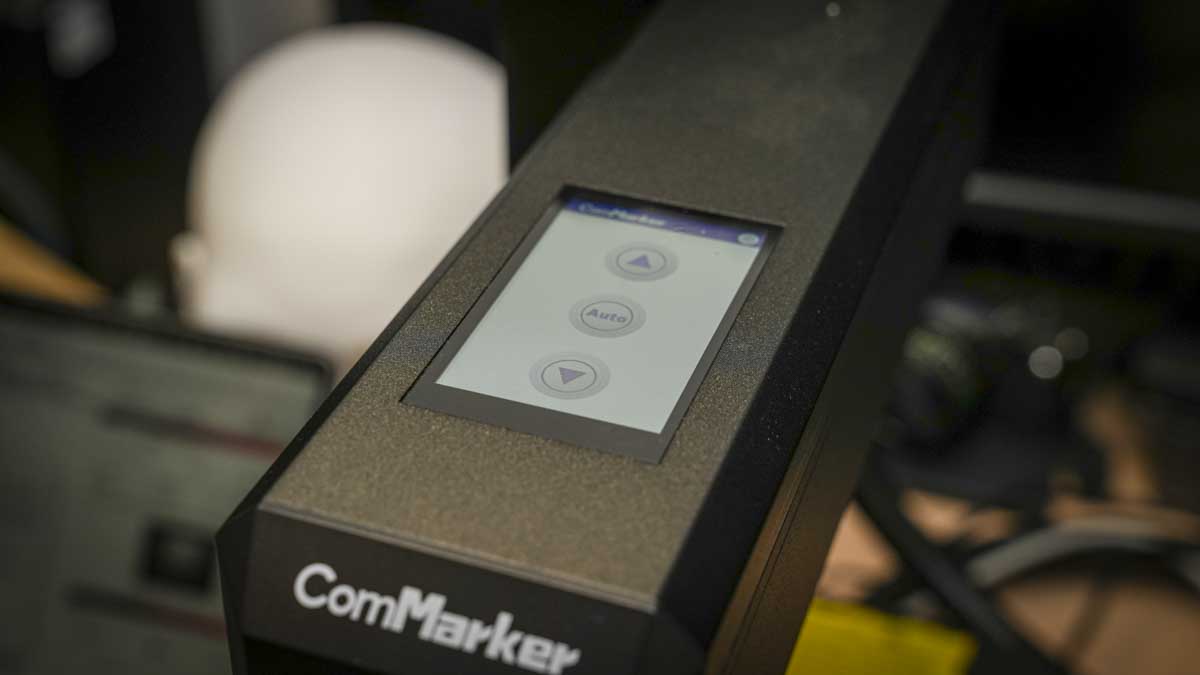

Главное новшество — замена россыпи клавиш на сенсорный дисплей. Через него задаются основные параметры, осуществляется управление излучателем и запускается предпросмотр макетов.

Физические элементы тоже сохранились: это тумблер питания и кнопка экстренной остановки. Приятный бонус — наличие педали. Но даже с учетом удобного бортового интерфейса основная работа с макетами ведется в программе LightBurn (при прямом подключении к ПК или переносе файлов на флешке).

Сердце устройства — волоконный излучатель JPT MOPA мощностью 20 или 30 Вт. В этом обзоре мы рассматриваем 20-ваттную версию с потрясающей точностью позиционирования до 0,01 мм. Нас особенно интересовала заявленная функция цветной маркировки металла (которая достигается за счет гибкой настройки частоты и длительности импульсов).

Излучатель способен проникать в металл на глубину до 0,3 мм. Головка разгоняется до 15 000 мм/с — недостижимая цифра для обычных портальных станков (правда, на предельных режимах может пострадать детализация).

Подобно предшественнику, новинка поддерживает сменную оптику. Комплектный объектив с рабочей площадью 110 × 110 мм идеален для задач, требующих ювелирной точности. Дополнительные линзы позволяют расширить эту зону до 150 × 150 мм или 200 × 200 мм. Обратите внимание: данные цифры обозначают физический размер области маркировки, а не фокусное расстояние.

Система безопасности также подверглась модернизации. Помимо привычной кнопки экстренной остановки, появились датчики пространственного положения: если корпус случайно сдвинется во время работы, генерация луча моментально прекратится.

Аппарат отлично справляется с любыми металлами, жестким пластиком и кожей. Дерево, как и прежде, перед обработкой требует нанесения темной краски. В отличие от диодных и CO2-аналогов, B6 способен не только наносить поверхностный рисунок, но и прорезать тонкие металлические листы.

Заявленный производителем ресурс излучателя составляет 100 000 часов — этого с запасом хватит на долгие годы ежедневной эксплуатации.

Характеристики

• Тип лазера: Волоконный излучатель JPT MOPA
• Мощность: 20 Вт / 30 Вт
• Рабочее поле: 110 × 110 мм (зависит от линзы)
• Точность позиционирования: ≈ 0,01 мм
• Глубина реза/гравировки: до 0,3 мм
• Конструкция: настольная (со съемным модулем)
• Софт: LightBurn и другие программы для лазерной гравировки
• Материалы: металлы, твердый пластик, кожа (дерево нужно красить)
• Максимальная скорость: до 15 000 мм/с
• Фокусировка: автоматическая (моторизованная ось Z)
• Управление: сенсорный экран + USB
• Вес: около 13 кг

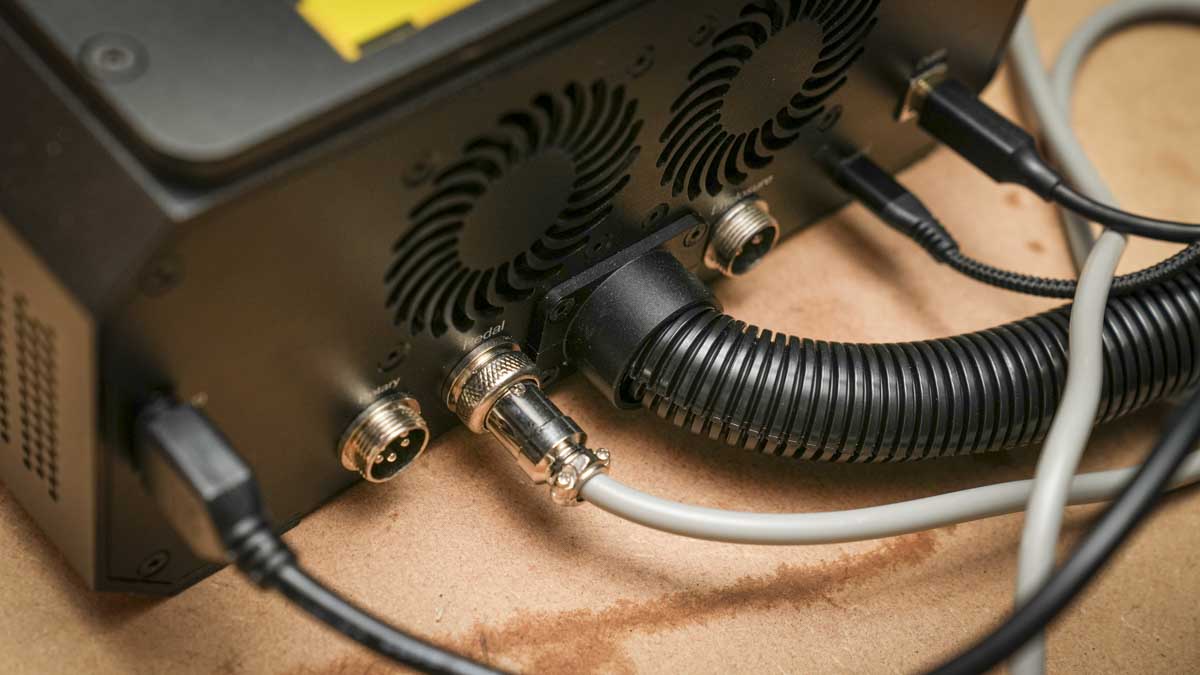

• Охлаждение: воздушное (ColdFront™)
• Безопасность: класс лазера 1, кнопка экстренной остановки, гироскоп

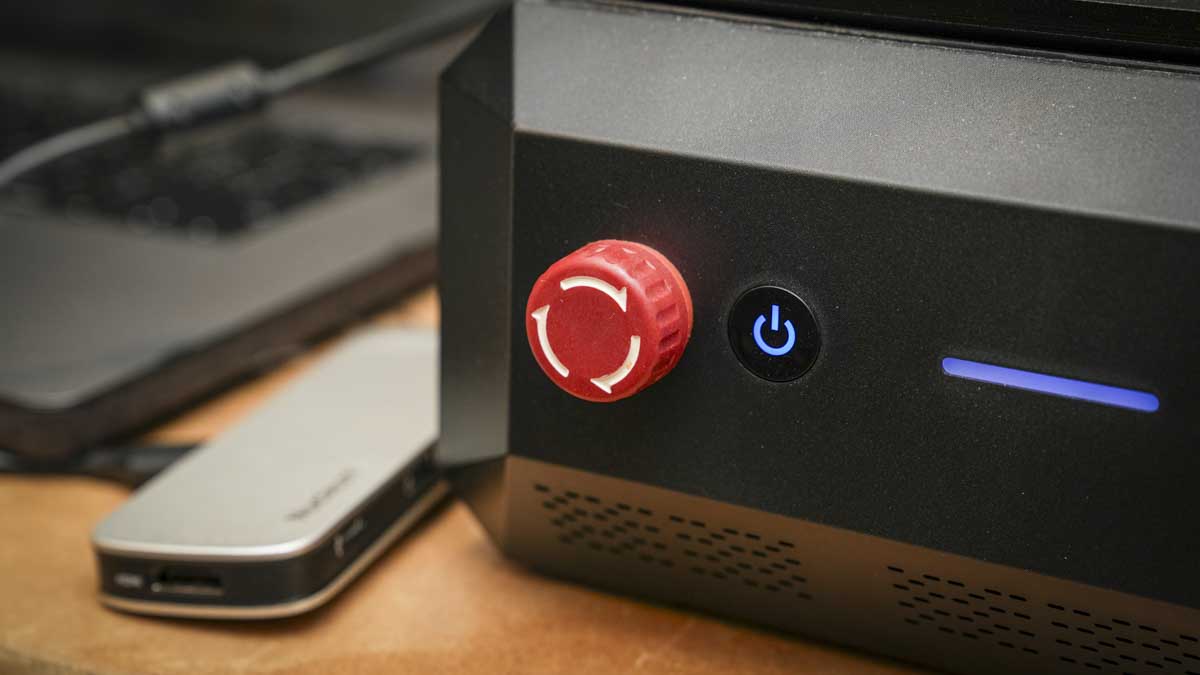

На передней панели расположена кнопка экстренной остановки. Это элемент продуманного комплекса безопасности, включающего гироскоп для экстренного отключения питания при случайном сдвиге корпуса.

Интересная особенность — возможность развернуть излучающий блок на 180 градусов, выведя луч за пределы штатной площадки. Это позволяет наносить изображения на вертикальные поверхности (например, кузов автомобиля, стену или крупную тару). Отсутствие подвижных механических узлов и высокая скорость работы позволяют без труда удерживать устройство на весу (при условии, что макет не слишком сложный).

Подобная универсальность в сочетании со скромными габаритами делает модель крайне привлекательной. А внушительный ресурс в 100 000 часов многократно превышает срок службы традиционных диодных аналогов, что является весомым аргументом для коммерческого использования.

Производительность

Опыт взаимодействия с волоконным аппаратом вроде ComMarker B6 разительно отличается от эксплуатации диодных портальных систем. Базовая площадь обработки скромная — 110 × 110 мм (хотя ее можно расширить до 200 × 200 мм посредством замены линз). При этом установка опциональной проставки позволяет размещать под излучателем довольно габаритные предметы.

Сборка занимает буквально пару минут. При первом же включении становится ясно, в чем кроется главное отличие новинки от предшественника. Автофокус избавляет от необходимости вручную подстраивать высоту фокуса, а сенсорный дисплей делает калибровку и запуск проектов предельно наглядными.

Как уже упоминалось, управлять процессом лучше всего через LightBurn. Во время тестов мы подключали устройство к ПК по кабелю, хотя встроенная функция автономного запуска проектов с флеш-накопителя весьма удобна на практике.

К специфике мощного волоконного луча придется привыкнуть, особенно при попытках сквозной резки или получении цветов побежалости на стали. Избыточная мощность приведет к температурной деформации заготовки, а недостаточная — оставит лишь бледный контур вместо ожидаемого глубокого рельефа.

Определенное время потребуется и на освоение принципов подготовки макетов. Векторная графика обеспечивает куда более качественный результат, нежели растровые изображения форматов вроде JPG, где часто возникают артефакты фона.

На некоторых тестовых образцах мы периодически замечали паразитные вертикальные линии. Впрочем, чаще всего виной тому была банальная забывчивость: мы просто не активировали автофокус перед стартом цикла.

Стоит отметить, что автоматическую подстройку необходимо инициализировать для каждой новой детали: вы размещаете заготовку, нажимаете кнопку на дисплее, и оптический блок самостоятельно позиционируется по высоте. Затем в интерфейсе LightBurn можно воспользоваться функцией Frame для визуальной оценки будущей зоны прожига. Поскольку все ключевые параметры задаются именно в приложении, уверенное владение этой программой строго обязательно. А поиск идеальных значений для различных материалов неминуемо потребует расхода некоторого количества тестовых болванок.

Хорошая новость заключается в стабильности оборудования: найденные однажды оптимальные параметры для конкретного сплава безупречно сработают и через неделю. Звучит очевидно, но на многих бюджетных устройствах показатели постоянно «плавают».

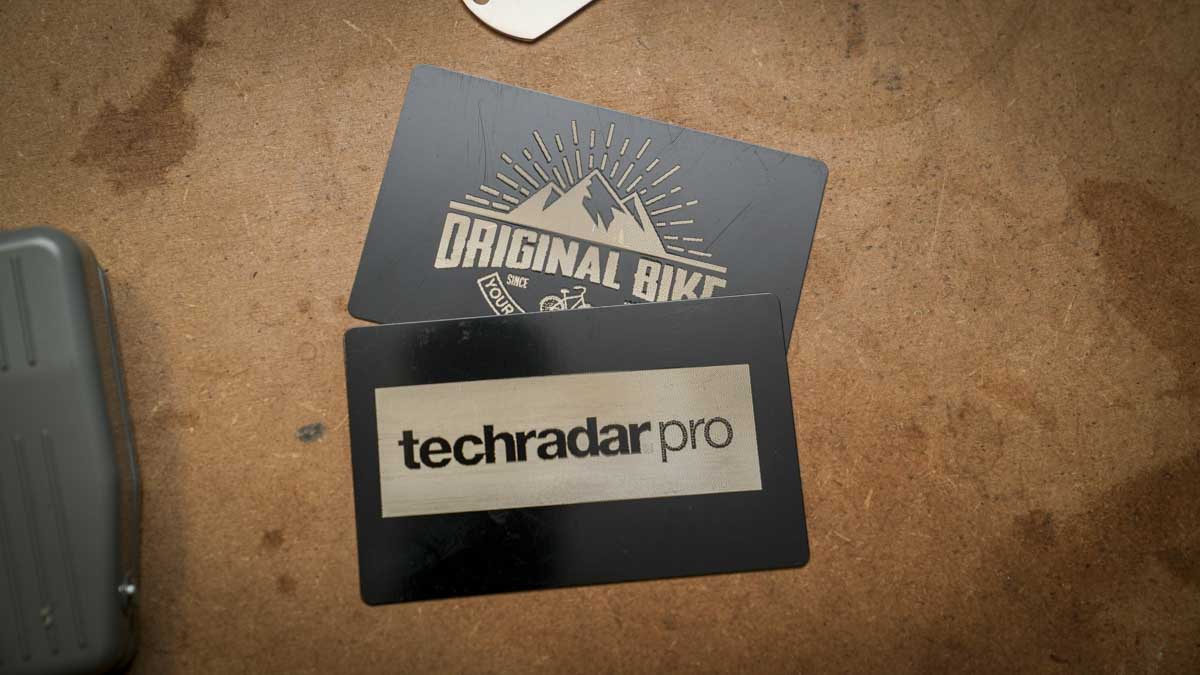

Как уже говорилось, главный нюанс подобных технологий — неспособность прожигать чистое дерево без предварительного затемнения поверхности. Зато на металле, жестких полимерах и коже B6 способен творить настоящие чудеса за считанные секунды. Отдельное эстетическое удовольствие доставляет процесс реставрации старых инструментов: стоит положить под луч ржавый гаечный ключ, и можно наблюдать, как многолетний налет буквально испаряется на глазах.

Скоростные режимы также задаются через софт, и здесь показатели действительно впечатляют. На наших тестах скорость в 1000 мм/с продемонстрировала превосходный баланс: рисунок на стали и камне получался гладким, четким и без искажений.

Производитель любезно предоставил нам ротационную насадку для работы с цилиндрическими объектами (кружками, термосами). Она подключается одним кабелем и мгновенно распознается системой. Это одна из самых эргономичных поворотных осей на рынке, чья базовая настройка требует буквально пары кликов.

Тем не менее работа с вращающимися механизмами всегда подразумевает наличие определенной сноровки. Сделав пару удачных проходов, мы исчерпали запас тестовых болванок, так что данную функцию владельцам предстоит осваивать весьма вдумчиво.

Интегрированная система позиционирования макета справляется со своей задачей отлично, хотя она и не способна полностью заменить полноценную камеру предпросмотра (которая в данной модели конструктивно не предусмотрена).

На комплектном USB-накопителе присутствует пробная версия LightBurn, однако для раскрытия всего потенциала оборудования потребуется приобрести плагин Galvo. Его стоимость составляет около 88 долларов — это строго обязательная инвестиция, гарантирующая безупречное взаимодействие программной и аппаратной части.

Окончательный вердикт

По итогам проведенных тестов ComMarker B6 оставил исключительно позитивные впечатления. Это великолепный выбор для малого бизнеса, ювелиров и независимых мастеров-ремесленников. Излучатель JPT MOPA (в вариациях на 20 или 30 Вт) блестяще справляется с проработкой мельчайших деталей на твердых поверхностях и коже, а старшая модификация уверенно выполняет глубокую рельефную выборку.

Конструктивно аппарат опирается на проверенную базу предшественника, но демонстрирует колоссальный скачок в эргономике: корпус стал изящнее, появились столь желанный автофокус и интуитивный сенсорный экран.

Как и любой представитель этого класса, B6 не рассчитан на покрытие масштабных площадей — его стихия кроется в быстрой и точной локальной обработке. Тем не менее способность прорезать тонкий листовой металл существенно расширяет спектр коммерческих сценариев (даже с учетом ограничений при работе с древесиной).

В сухом остатке ComMarker B6 — это надежная машина с солидным потенциалом. Доукомплектуйте ее ротационной насадкой, и в вашем распоряжении окажется универсальный коммерческий комплекс, готовый к реализации самых нестандартных заказов.

Проблемы, риски и решения

Несмотря на выдающиеся характеристики, эксплуатация имеет свои нюансы. Владельцы отмечают довольно высокий порог входа и лаконичность официальных мануалов: нюансы калибровки нередко приходится изучать по роликам на YouTube.

К курьезным аппаратным «поломкам» можно отнести внезапный отказ генерации луча — как правило, причиной служит случайно задетая и не отжатая кнопка аварийной блокировки. Интегрированный автофокус способен пасовать перед сильно бликующими поверхностями, поэтому дистанцию иногда стоит контролировать визуально. На высоких скоростях порой проступают паразитные линии, однако этот дефект нивелируется программно — путем тонкой настройки таймингов в LightBurn. Прошивки контроллера (базируется на плате BJJCZ) обновляются нечасто и устанавливаются в ручном режиме, так что самым рациональным подходом будет поддержание актуальности именно компьютерного софта.

Цена и доступность

На популярных маркетплейсах станок найти проблематично. На официальном сайте производителя цены стартуют от $1599 за базовую комплектацию и достигают $2599 за флагманскую модификацию MOPA на 30 Вт. Оформляя прямую доставку из-за рубежа, не забывайте о возможных таможенных сборах.

На локальном рынке подобную технику безопаснее приобретать через специализированных дилеров ЧПУ-оборудования, закладывая при этом наценку порядка 15–30 % к рекомендованной розничной стоимости.

Особенности локализации

Ситуация с переводом типична для азиатского оборудования: штатные инструкции и базовые утилиты (включая EzCad2) поставляются на английском языке, а любительские русификаторы нередко работают со сбоями.

Зато профессиональная среда LightBurn может похвастаться качественной официальной локализацией. Профиль устройства интегрируется по англоязычным мануалам, однако профильные сообщества уже подготовили подробные адаптации. Питается установка от стандартной сети 220 В. Важный нюанс: покупка у авторизованных посредников обеспечит вас гарантийной поддержкой и помощью в пусконаладке, тогда как прямая покупка из Китая сулит общение с техподдержкой исключительно через онлайн-переводчик.

Стоит ли покупать
