Ремонтники раскрыли неожиданные причины перегрева видеокарт Gigabyte RTX 4060

Видеокарты «убивают» сами себя

Бразильская мастерская SidNesLON в сотрудничестве со специалистом по ремонту видеокарт Паулу Гомесом провела исследование случаев сгорания элементов печатной платы у видеокарт Gigabyte GeForce RTX 4060. В результате анализа исправных и поврежденных моделей с использованием осциллографа и мультиметра эксперты пришли к выводу, что наиболее вероятной причиной является дефект системы питания (VRM), а не повреждение через разъем HDMI, как это считалось ранее.

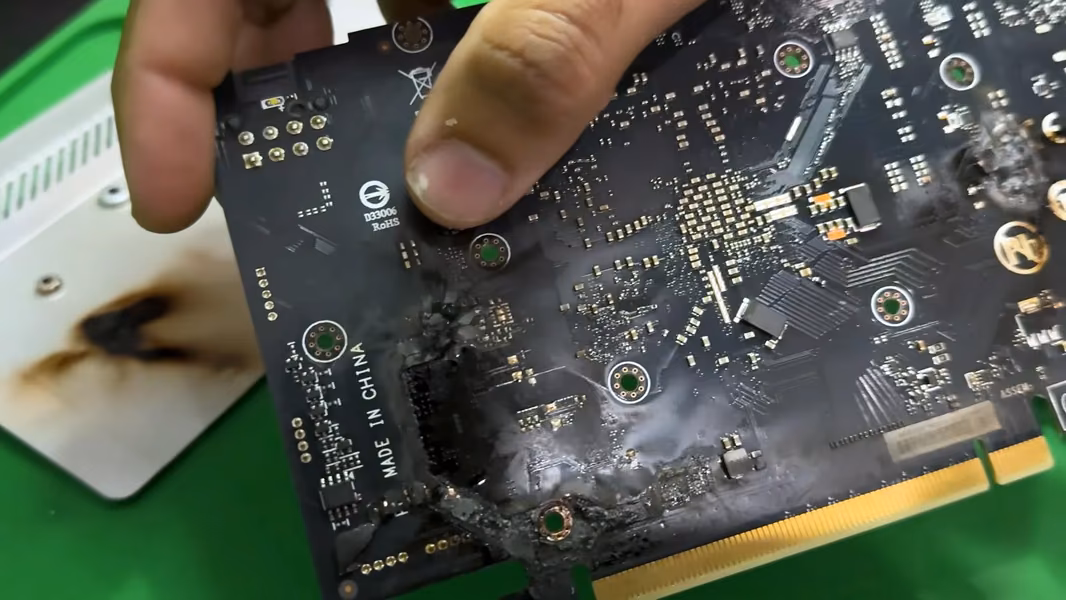

Исследование выявило, что четыре фазы питания GPU функционируют несогласованно: одна из фаз переключается на значительно более высокой частоте, что приводит к неравномерному распределению нагрузки. Это вызывает перегрев MOSFET, который может обуглить текстолит рядом с видеовыходами. В результате возникает ложное ощущение, что повреждение началось со стороны HDMI.

Эксперты полагают, что источником проблемы является цепь измерения тока (Current Sense/PWM), где различия в сопротивлении и конфигурации компонентов могут приводить к неправильному распределению нагрузки между фазами питания.

В одном из поврежденных экземпляров техники ремонтники заменили элементы цепи измерения тока, восстановили сгоревшие дорожки, заменили MOSFET и добавили предохранитель в линии питания 12 В. После ремонта осциллограф показал более равномерную работу фаз, а сам ускоритель успешно прошел стресс-тесты.
