На этот раз кумулятивно-осколочное изделие с платой инициализации.

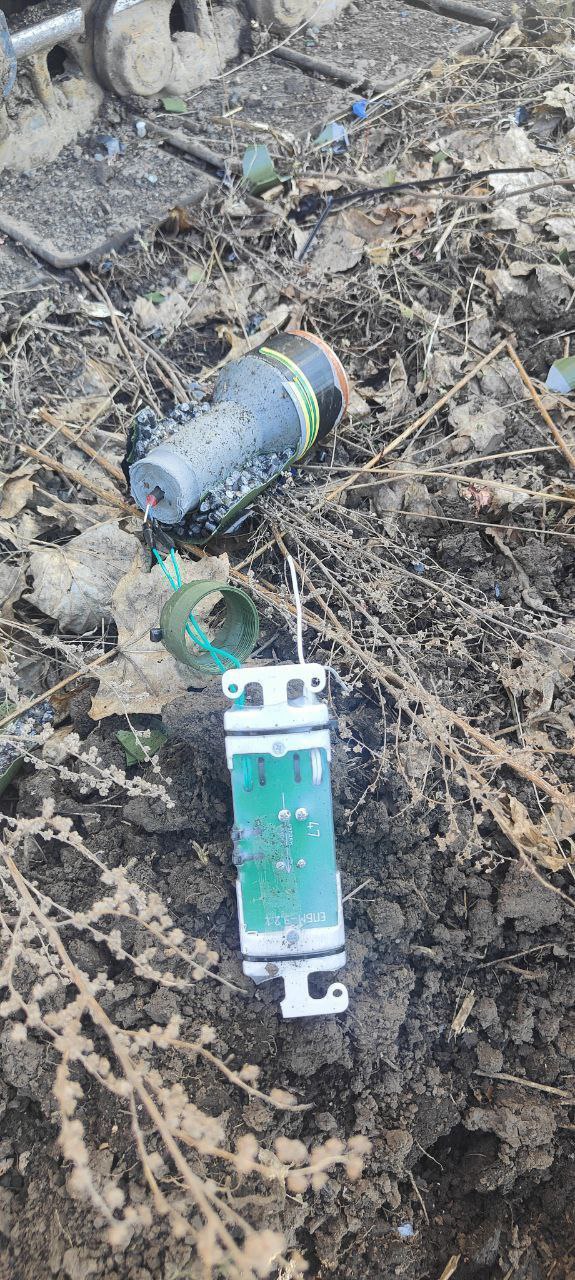

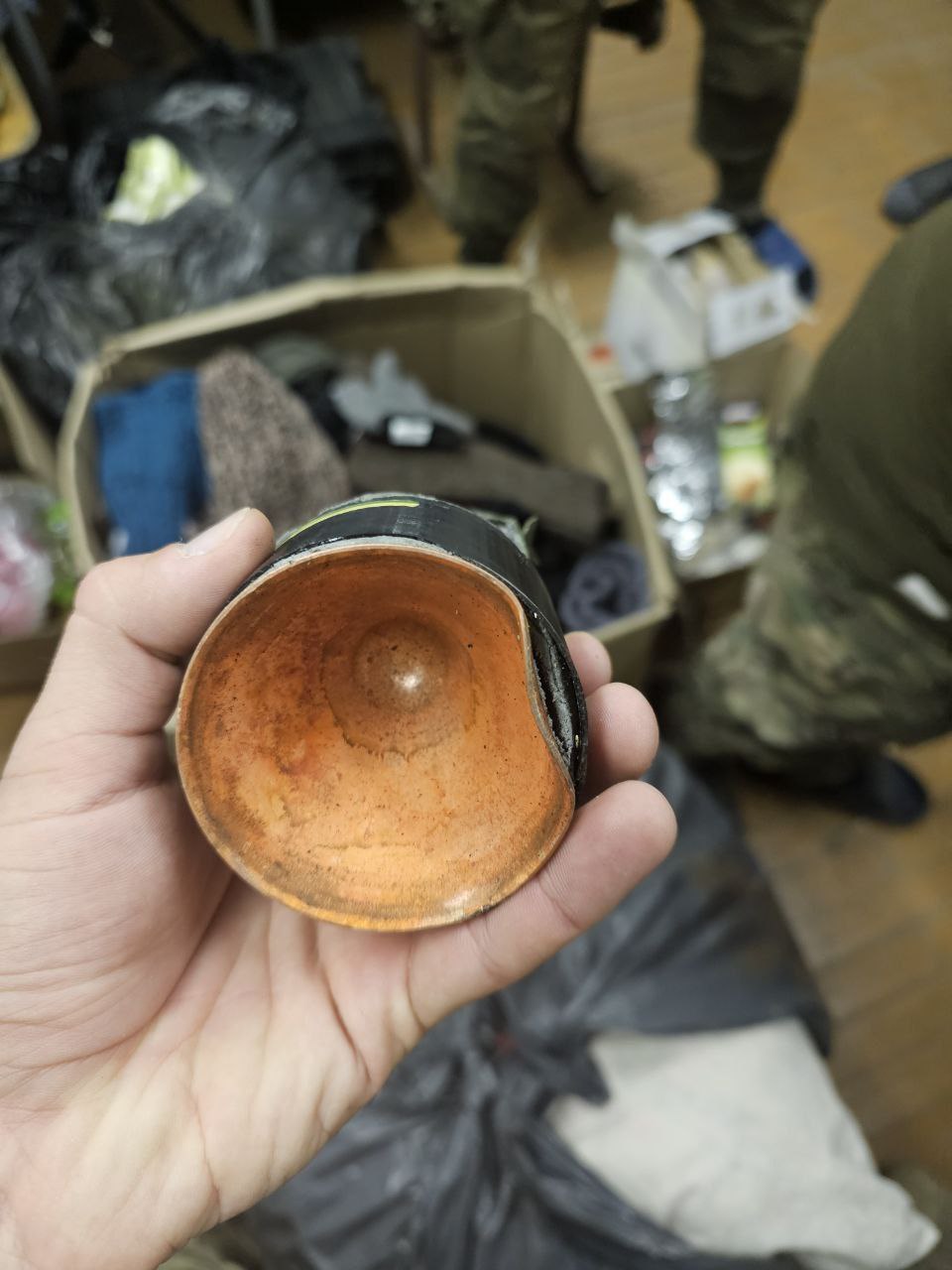

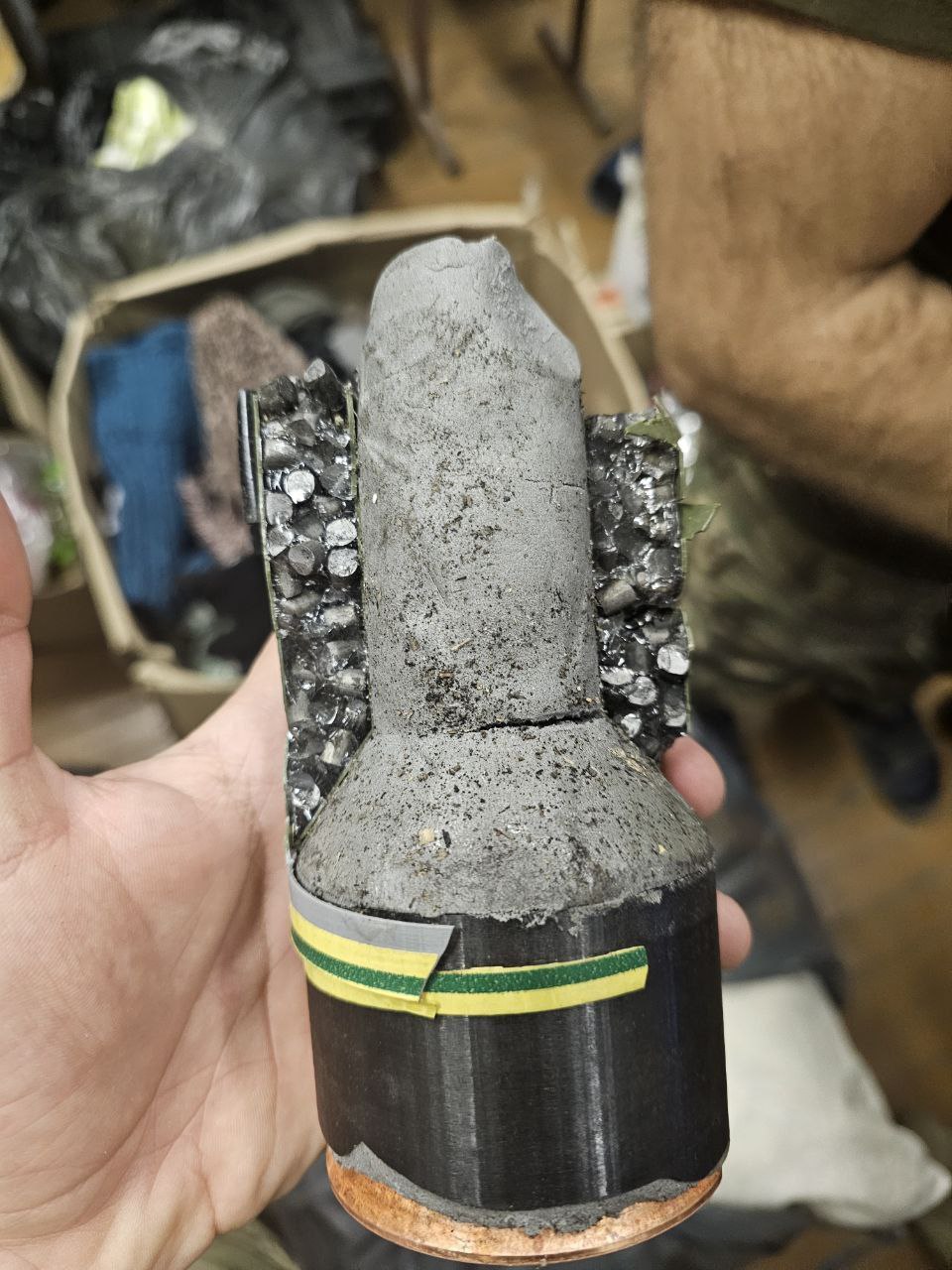

БЧ выполнена методом 3д печати с самопальной воронкой и поражающими элементами, видимо, с этого станка. Заполнена, видимо, ПВВ-7 из ДКРП-4.

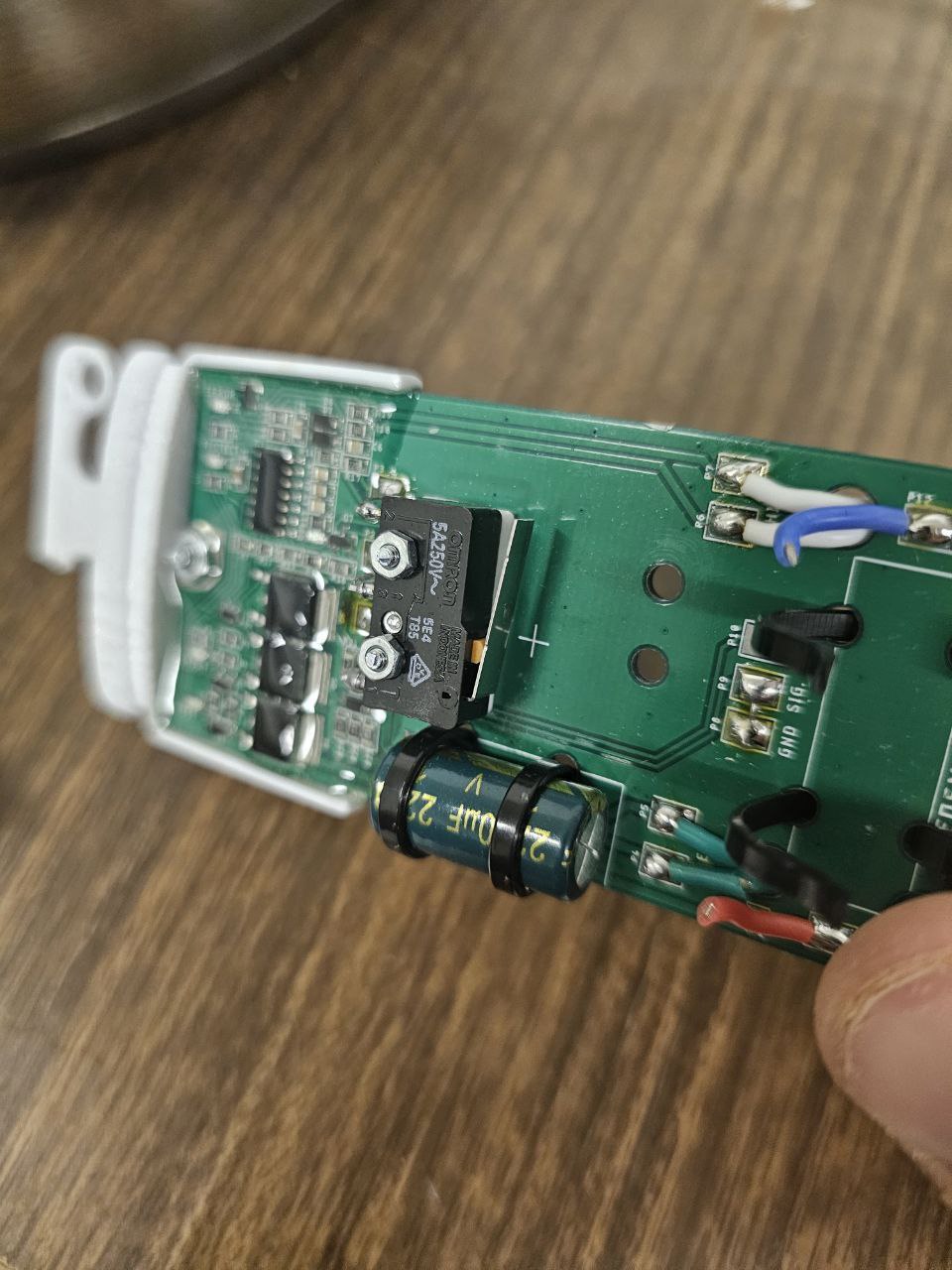

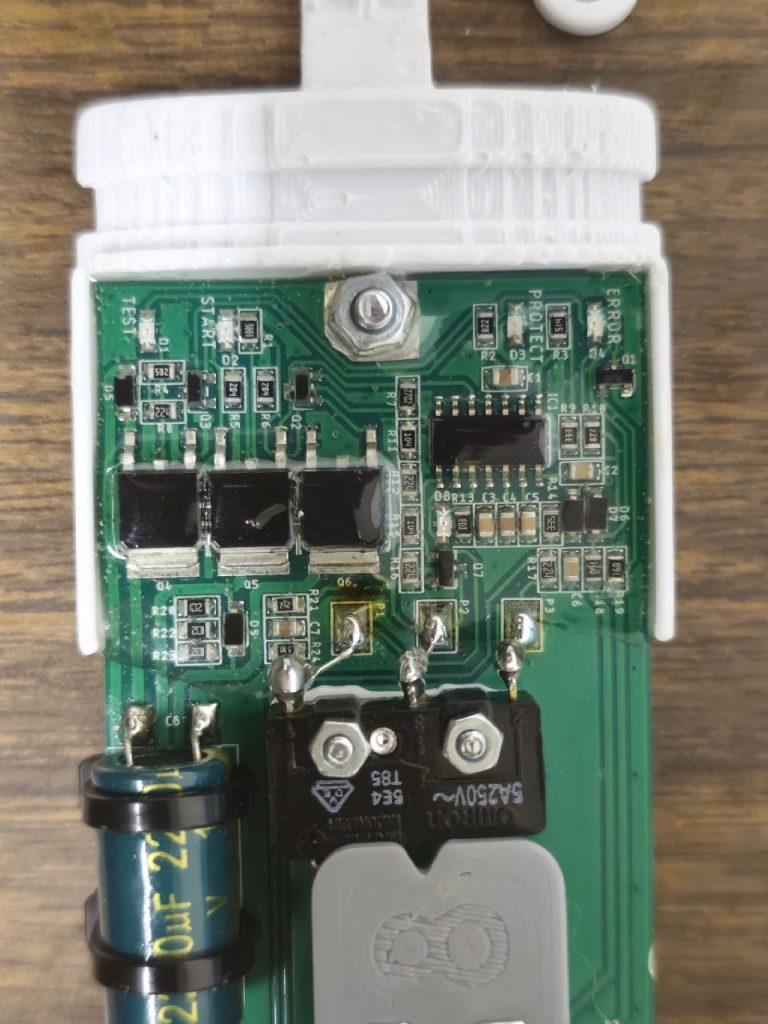

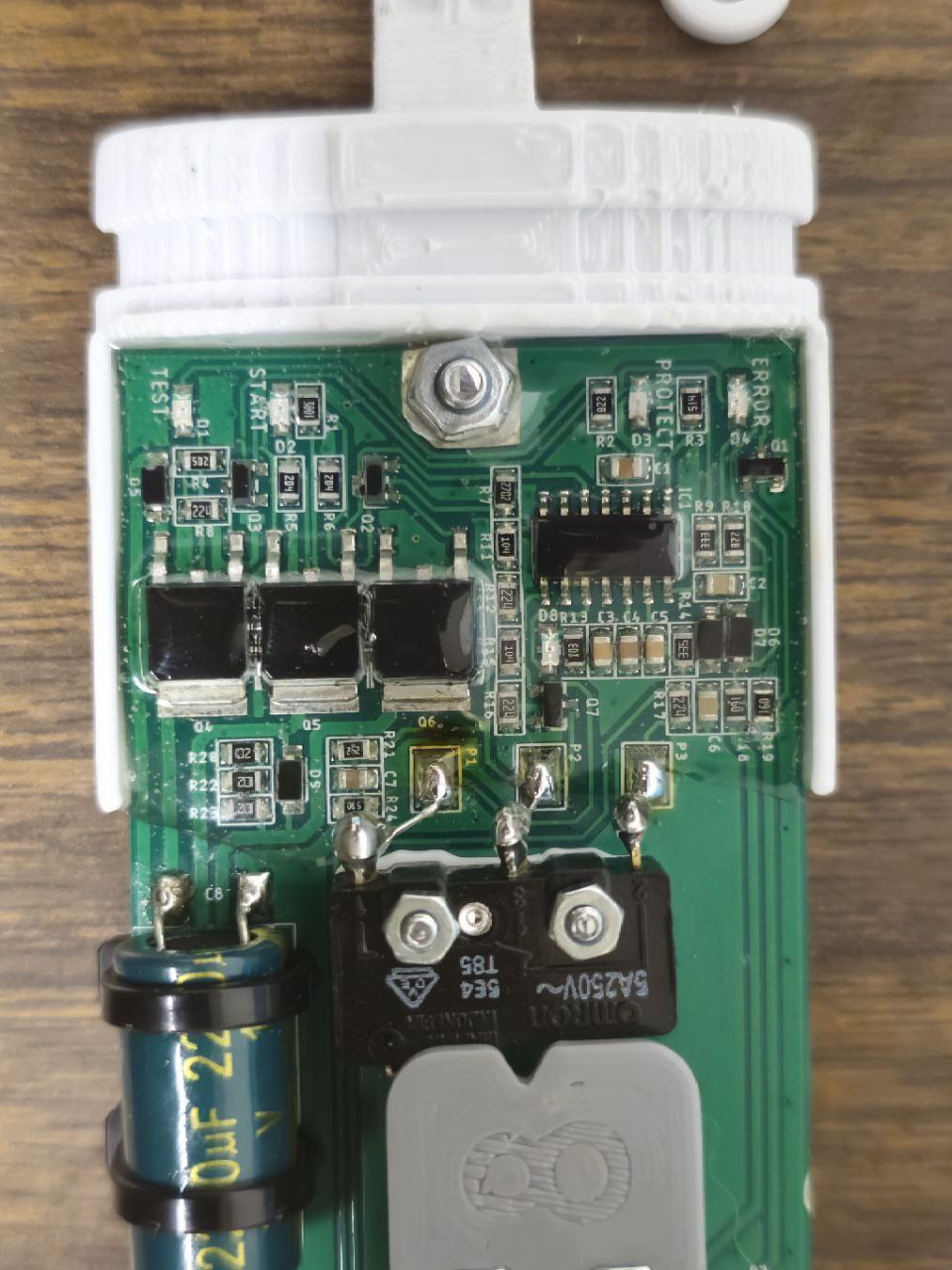

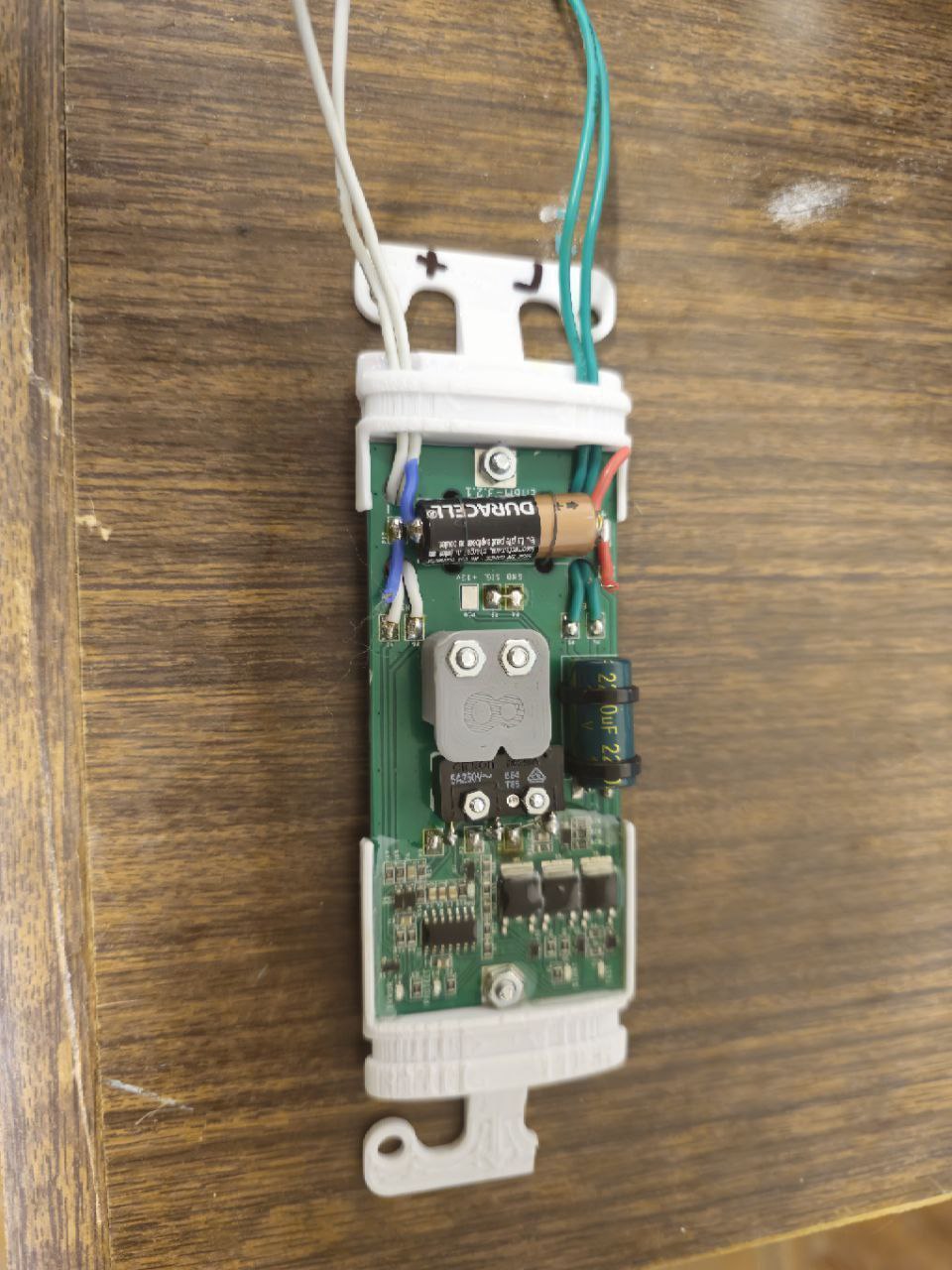

Интересна плата инициации. Очень хорошая трассировка и исполнение. Грамотный подбор номиналов, двойной транзистор на взрыватель, системы самотестирования и индикации режимов. Компонентная часть залита лаком.
Редкий случай, когда украинская плата вызывает уважение.

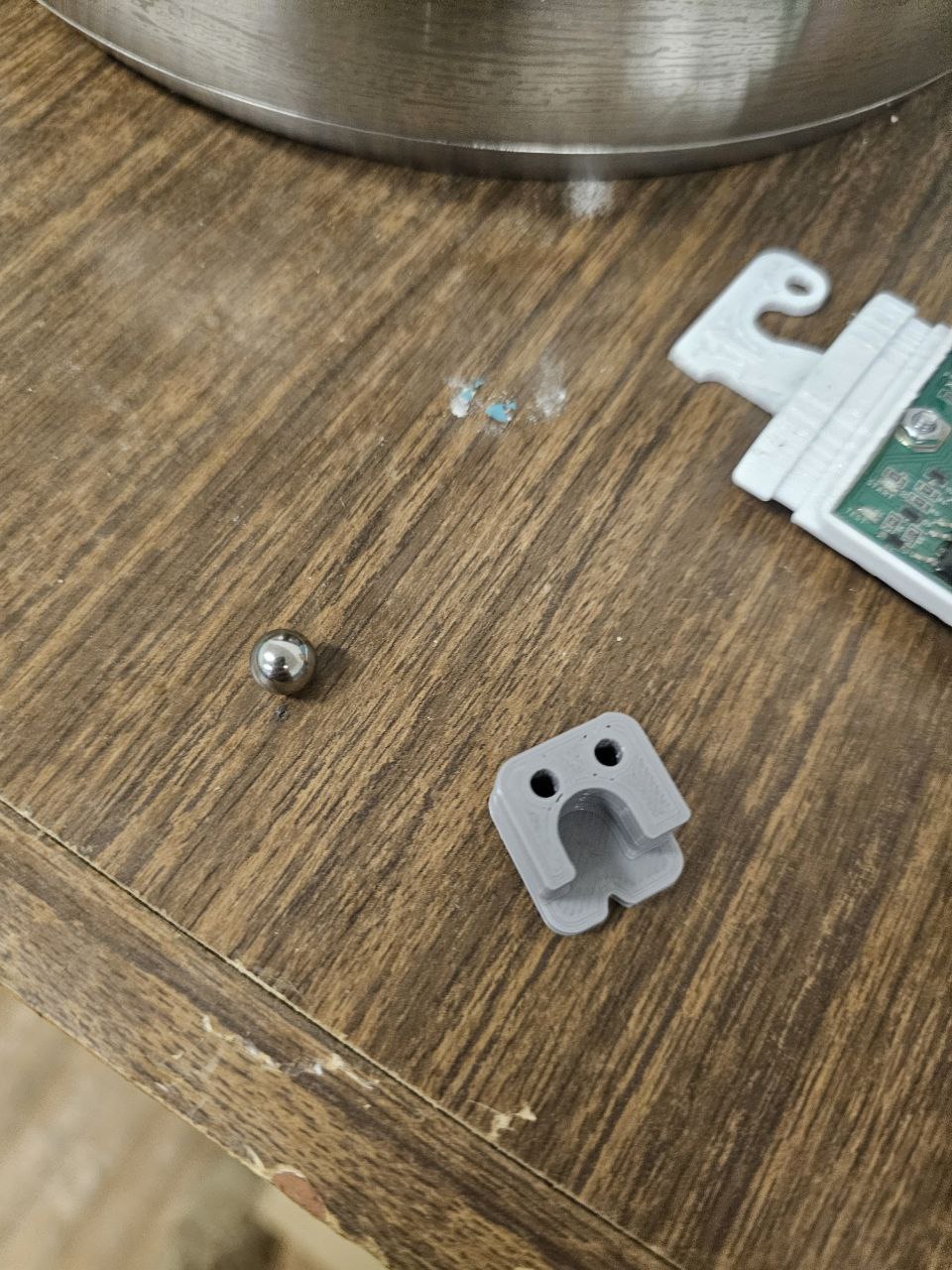

Датчик представляет собой микрик с 3д печатной нахлобучкой, куда спрятан шарик. При ударе в заданном направлении шарик по инерции нажимает на микрик.
Микруха не известна, но похоже на обычную логику. По схеме смахивает на NE556 (двойной 555 таймер). То есть, дёшево и нет этапа прошивки.
Есть выход на внешнюю чеку и усы.

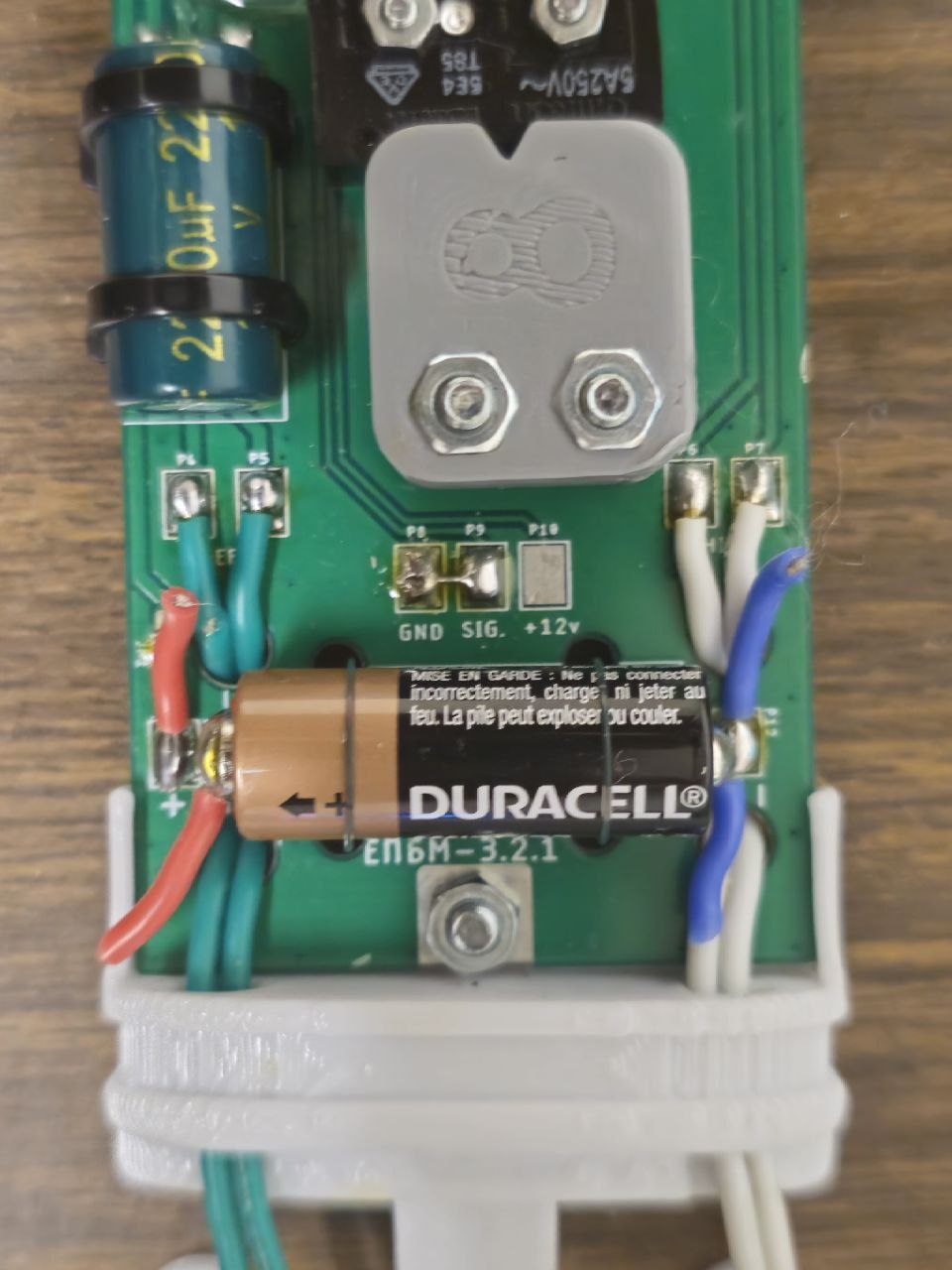

Питание от собственной батарейки с накоплением в кондёр 2200 мкФ. Скорее всего, есть самоликвидация по таймеру. Время не известно.
Датчика переворота или магнитометра нет.
Может быть срабатывание по отключению источника питания. Хотя на фото батарейка отрезана и явно так устройство обезвредили, но на плате достаточно элементов для реализации такого способа подрыва. Будьте осторожны.
