Изделие «ЕЖ-РМ» представляет из себя комплекс из одного ведущего модуля «ЕЖ1-РМ» и до 3-х ведомых модулей «ЕЖ2», «ЕЖ3», «ЕЖ4», предназначенный для обнаружения радиосигналов БПЛА с помощью подсистемы радиомониторинга в составе модуля «ЁЖ1-РМ» и постановки помех различного типа для эффективного прекращения работы навигационных, управляющих и информационных каналов БПЛА.
Управление комплексом «ЁЖ-РМ» осуществляется с помощью пульта управления или специализированного программного обеспечения. Для защиты объектов большой площади, есть возможность объединения нескольких комплексов «ЁЖ-РМ» в одну сеть.
Режимы работы комплекса:
- автоматический
- автоматизированный (полуавтоматический)
- ручной
Управление:

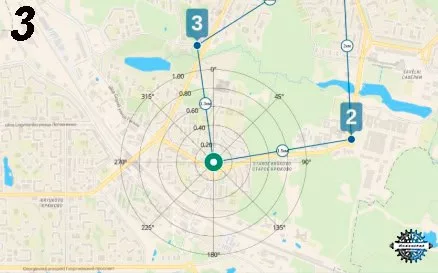

- Интерактивная карта (картинка 3) используется для визуализации расположения комплекса ЁЖ-РМ или нескольких комплексов ЁЖ-РМ, объединенных в сеть на территории охраняемого объекта, а также для визуализации оповещений по тревожным событиям, инициируемых комплексом

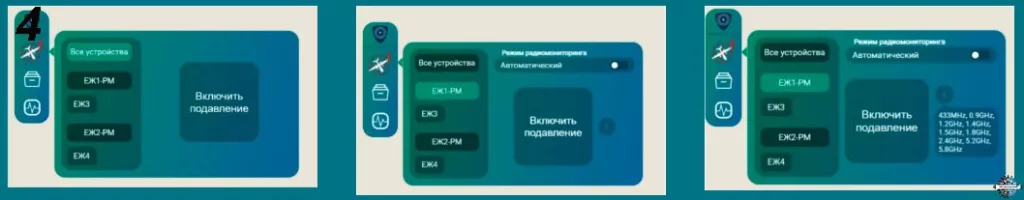

- Включение и отключение подавителей сопровождается звуковым оповещением и инициирует соответствующее событие (картинка 4). Также в этой вкладке можно посмотреть информацию о рабочих частотах подавления.

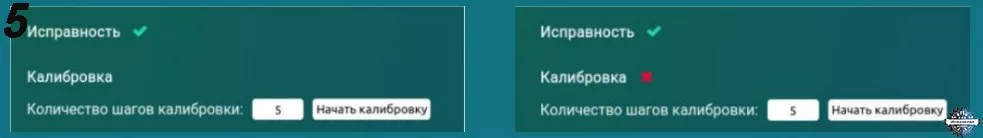

- В окне телеметрии каждого из блоков ЁЖ-РМ (картинка 5):
- Отображается информация об исправности.
- Возможно производить калибровку по внешнему фону, при этом задается параметр калибровки – количество шагов калибровки, то есть сколько раз накапливать сигнал для получения калибровочного массива. При поиске целей он вычитается из спектров сканирования.

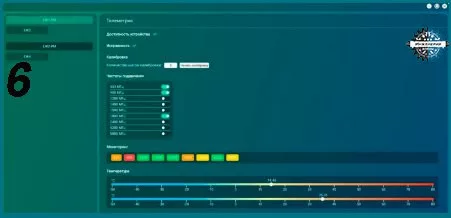

Также в окне телеметрии отображается информация с температурных датчиков блоков ЁЖ-РМ (картинка 6).
Основные ТТХ:
- Дальность подавления БПЛА: до 3000 м (зависит от мощности радиосигнала управления БПЛА и взаимных расстояний между изделием «ЁЖ-РМ» и БПЛА, между БПЛА и оператором)
- Диапазон частот радиоэлектронного подавления: 380 МГц – 6 ГГц (включает каналы 433 МГц, 900 МГц, 1,2 ГГц, 1,4 ГГц, 1,5 ГГц, 1,8 ГГц, 2,2 ГГц, 2,4 ГГц, 5,2 ГГц, 5,8 ГГц, каналы в диапазонах 0,5 ГГц – 1,2 ГГц и 4,8 ГГц – 6 ГГц)
- Дальность обнаружения БПЛА: до 3000 м (зависит от мощности радиосигнала видеоданных БПЛА)
- Диапазон частот обнаружения: 270 МГц – 6 ГГц
- Суммарная мощность помех: 1850 Вт (50-100 Вт на каждый канал)
- Подавление навигационных систем: GPS, ГЛОНАСС, Galileo, BeiDou
- Метод обнаружения излучения (радиомониторинг), режимы: пороговый спектральный обнаружитель, ручной/автоматический режимы включения генераторов помех
- Индикация обнаружения: мигание/свечение светодиода на пульте, ПО на ноутбуке
- Интерфейс управления: ПУ и СПО через Ethernet
- Вес: средний вес одного модуля 75 кг
- Габариты модулей: не более (680х910х1310) для одного модуля
- Температура работы и хранения: -40° до +70°С
- Защита: по стандарту IP66
- Питание: от сети переменного тока напряжением 220В
